ROOF SLOPE: Never apply asphalt shingles to roof slopes less than 2:12. For slopes 2:12 to 4:12 (LOW SLOPE), see special underlayment requirements outlined below.

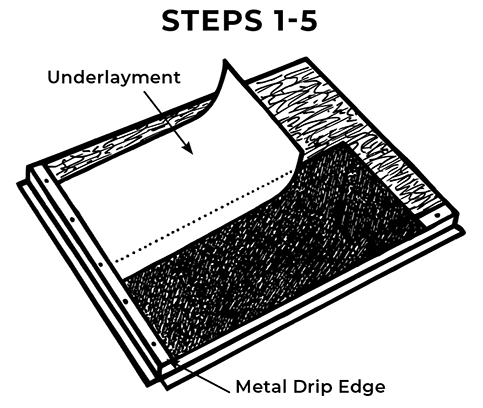

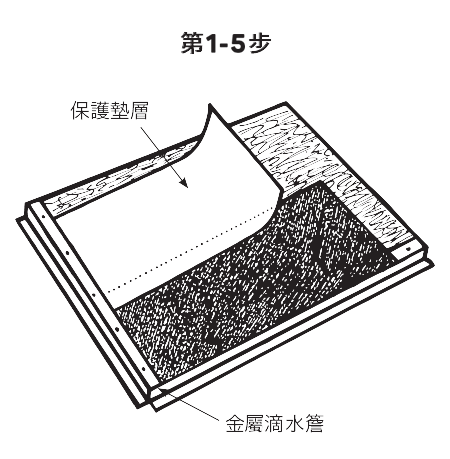

STEP 1: PREPARE THE ROOF DECK: Deck must be smooth, firm, clean, dry and securely nailed. Wood panel decking is to be exterior grade, conforming to building code requirements. Panels are to be 3/8” min. thick plywood, or 7/16” min. thick non-veneer. The installation of asphalt shingles on dimensional lumber (including shiplap/board decks) is not recommended as it may potentially cause buckling problems, and may not be covered by the applicable Asphalt Shingle Limited Warranty.

STEP 2: APPLY DRIP EDGE ALONG EAVES: Apply metal drip edges directly to the deck along the eaves, spacing nails approximately 12” apart.

STEP 3: EAVE PROTECTION: Apply eave protection, such as IKO StormShield® Ice and Water Protector, as per building code requirements and manufacturer’s instructions, overhanging eaves by 1/4” to 3/4″ and extending up the roof at least 24” beyond the interior wall line. NOTE: IKO recommends the use of eaves protection in all situations, however, if no ice and water protector is required by your local code or standard, then alternately apply first course of underlayment overhanging the eaves by 1/4” to 3/4”.

STEP 4: UNDERLAYMENT: Apply underlayment, either asphalt saturated felt or synthetic underlayment, such as IKO’s StormtiteTM, in horizontal courses up the roof with 2” side laps and 4” end laps. Trim the sheet to fit the final course at the peak. One layer of asphalt saturated felt (or equivalent) is required over the entire deck to qualify for an ASTM E108 Class A fire rating or which may be required per the local building code.

LOW SLOPE: For roof slopes less than 4:12 down to 2:12 apply underlayment in successive courses by overlapping the preceding sheet by 19” with 4” end laps. Alternately, apply a single layer of Ice and Water Protector over the entire deck per manufacturer’s instructions.

STEP 5: APPLY DRIP EDGE AT THE RAKES: Apply metal drip edges on top of any underlay along rake edges, spacing nails approximately 12” apart.

STEP 6: INSTALL FLASHING: Corrosion-resistant flashing must be used to help prevent leaks where a roof meets a wall, another roof, a chimney or other objects that penetrate a roof. Flashing shall conform to the requirements of applicable building code and good roofing practice.

STEP 7: INSTALL OPEN METAL VALLEYS: Metal valleys are recommended. (Closed valley applications are acceptable but not recommended. Please see Limited Warranty for details.) Complete valley flashing before shingles are applied. Center a 36” wide strip of ice and water protector in the valley and then fasten at the edges with only enough nails to hold in place. Center a minimum 24” wide, minimum 28 gauge pre-finished/galvanized metal valley liner in the valley, and fasten the edges with only enough nails to hold in place. Snap two chalk lines the full length of the valley, 6” apart at the top and increasing in width 1/8” per foot towards the bottom. When the shingles are being applied, lay them over the valley flashing, trim the ends to the chalk line, and cut a 2” triangle off the corner to direct water into the valley. Embed the valley end of each shingle into a 3″ band of asphalt plastic cement. Do not place a nail in the shingle closer than 2″ from the chalk line.

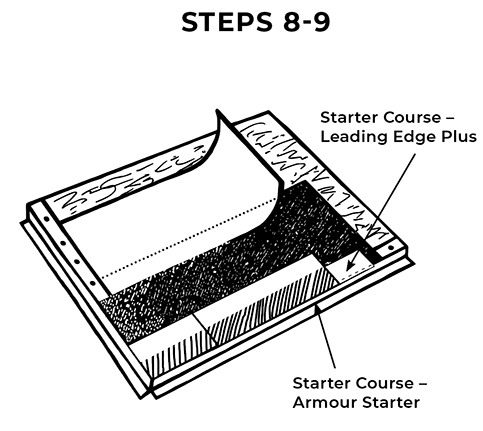

STEP 8: STARTER COURSE:The starter courses require both Leading Edge Plus and Armour Starter shingles. Use galvanized (zinc coated) roofing nails, 11 or 12 gauge, with at least 3/8″ diameter heads, long enough to penetrate through plywood or 3/4″ into boards.

STARTER COURSE – LEADING EDGE PLUS: Cut approximately 4″ of a Leading Edge Plus shingle and apply to the lower left corner of the roof overhanging the eave and rake by 1/4″ to 3/4″. Continue with full length Leading Edge Plus across the eave edge overhanging the eave by 1/4″ to 3/4″. Fasten the Leading Edge Plus with 4 nails 1″ above the sealant strip, 1″ in from each edge and midway between those points.

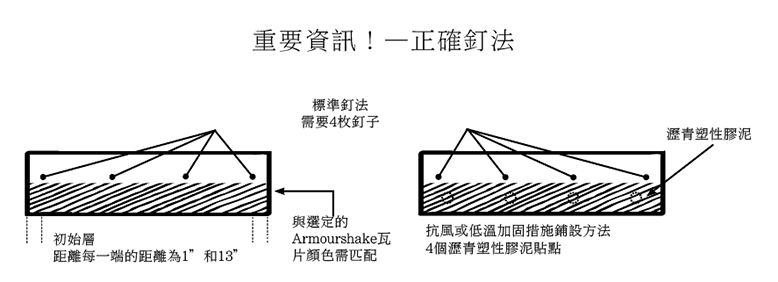

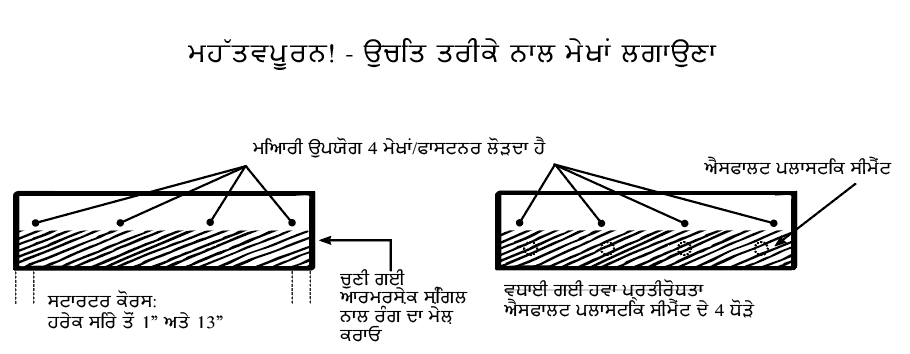

STEP 9: STARTER COURSE – ARMOUR STARTER: The Armour Starter must be the matching color of the Armourshake shingles. Cut approximately 20″ from an Armour Starter shingle. At lower left edge, apply the cut Armour Starter shingle flush to the rake and eave edges of the Leading Edge Plus with the matching color portion on the bottom. Continue with full length Armour Starter across the eave applied flush with the eave edge of the Leading Edge Plus shingles. Fasten the Armour Starter to the roof deck with four nails located just above the area of colored granules, approximately 1″ in from each end, and midway between those points.

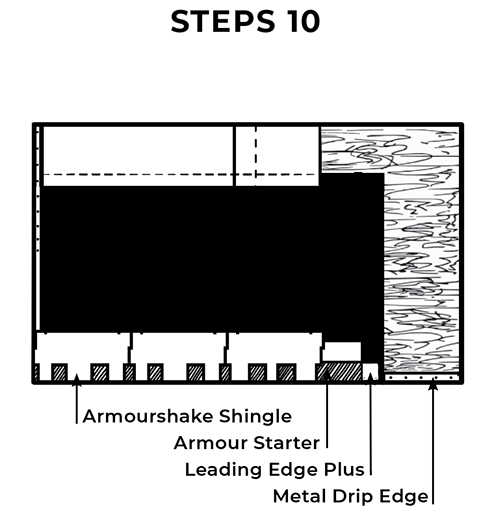

STEP 10: INSTALL THE ARMOURSHAKE SHINGLES: Apply the IKO Armourshake roof shingles as per the instructions printed on each product’s package. Make certain the first course of field shingle lies flush with the edges of the fastened IKO Armour Starter. The sealant on the back of the IKO Armourshake shingles will adhere to the Armour Starter shingles. For enhanced wind resistance at the eave edge, the Armour Starter can be manually sealed to the deck with four approximately 1″ diameter spots of asphalt plastic cement spaced evenly along the lower edge of the shingle.

STEP 11: INSTALL HIPS AND RIDGES: IKO recommends its pre-cut hip and ridge products, or pre-formed high profile IKO UltraHP. For IKO pre-cut hip and ridge products bend each piece over the hip or ridge, and nail per instructions on the wrapper. The final shingle should be set in roofing cement and the exposed nail heads of this shingle should be covered with roofing cement. For IKO UltraHP, follow the instructions on the box. Prior to application in cold weather, store hip and ridge shingles in a heated area to allow for easier bending.

IMPORTANT MESSAGE – PLEASE READ! – TO ENSURE COVERAGE UNDER THE HIGH WIND RESISTANCE LIMITED WARRANTY: Starter strip shingles must be used at all eaves and rakes. The shingles must be installed with additional nails as specified, or they must have an opportunity to seal or be manually sealed at the time of installation. In Canada, manual sealing along with additional nails is required. In Florida, manual sealing is not required.

FASTENERS: Nails must be 11 or 12-gauge roofing nails, corrosion-resistant, with at least 3/8” heads, and at least 1” long. For decks 3/4” thick or thicker, nails must go at least 3/4” into the deck. On thinner decks, nails must go at least 1/8” through the deck.


Armour StarterMC de IKO® | Directives de pose

Know someone who would be interested in this? Let us know and we'll send them details about this page.
Please complete all fields.

Thank you! We'll let them know where to find this page.

MESSAGE IMPORTANT • À LIRE : NOTE : les produits pour bandes de départ doivent être installés correctement. Ils sont conçus exclusivement pour cet usage, et aucun autre. Nous déclinons toute responsabilité relativement aux infiltrations ou aux problèmes résultant de l’installation inadéquate du produit, d’une négligence durant la préparation de la surface à couvrir ou du non-respect des exigences des normes minimales en matière de biens immobiliers (minimum property standards) relatives à la ventilation. Avant d’installer ces bardeaux selon les instructions figurant sur l’emballage, consulter tous les codes du bâtiment pertinents ainsi que les normes minimales en matière de biens immobiliers. Soyez vigilants lorsque vous empilez les paquets de bardeau sur un toit en pente.

PENTE DU TOIT : Ne jamais installer de bardeaux d’asphalte sur un toit dont la pente est plus faible que 2:12. Pour les pentes allant de 2:12 à 4:12 (FAIBLE PENTE), veuillez consulter les directives spécifiques dans la section « Sous-couche » ci-dessous.

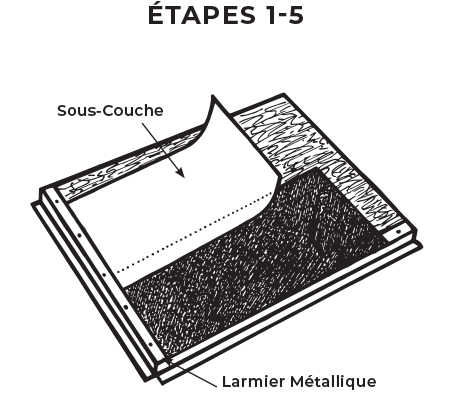

ÉTAPE 1 : PRÉPARATION DU PLATELAGE : Le platelage doit être lisse, ferme, propre, sec et cloué sécuritairement. Les panneaux de bois le constituant doivent être conçus pour une application extérieure, conformément aux exigences du code du bâtiment. L’épaisseur minimale est de 3/8 po pour le contreplaqué, et de 7/16 po pour les panneaux de copeaux orientés. La pose de bardeaux d’asphalte sur un support en bois de construction (incluant la planche et la planche à feuillure) n’est pas recommandée, car elle peut entraîner un problème de gondolement qui pourrait ne pas être couvert par la garantie limitée des bardeaux d’asphalte applicable.

ÉTAPE 2 : LARMIER LE LONG DE L’AVANT-TOIT : e long de l’avant-toit, installez les larmiers par-dessus la sous-couche ou directement sur le platelage en espaçant les clous d’environ 12 po et en conformité avec le code du bâtiment.

ÉTAPE 3 : PROTECTION DE L’AVANT-TOIT : Appliquez une protection d’avant-toit comme le Protecteur contre la glace et l’eau IKO StormShield®, en respectant les exigences du code du bâtiment ainsi que les directives de pose du fabricant. Le protecteur doit déborder de l’avant-toit de 1/4 à 3/4 po et remonter sur le toit jusqu’à au moins 24 po au-delà de la paroi intérieure du mur extérieur. REMARQUE : IKO recommande d’utiliser un protecteur contre la glace et l’eau dans toutes les situations. Cependant, si le code du bâtiment ou les normes en vigueur dans votre région n’en exigent aucun, il est possible de seulement faire déborder le premier rang de sous-couche de 1/4 à 3/4 po à l’avant-toit.

ÉTAPE 4 : SOUS-COUCHE : Installez une sous-couche de feutre imprégné d’asphalte ou une sous-couche synthétique comme la membrane StormtiteMC de IKO. Déroulez la membrane horizontalement, en commençant le long de l’avant-toit et en faisant se chevaucher les rangs de 2 po et les bouts, de 4 po. Taillez le dernier rang de sous-couche pour l’ajuster au faîte. Toute la surface du platelage doit être recouverte d’une épaisseur de sous-couche pour satisfaire aux exigences de la norme ASTM E108/UL790 permettant d’obtenir une cote de résistance au feu de classe A requise par le code du bâtiment de certaines régions.

FAIBLE PENTE : Sur un toit dont la pente se situe entre 2:12 et 4:12, appliquez la sous-couche en faisant se chevaucher les rangs de 19 po et les bouts, de 4 po. Sinon, appliquez une seule couche de protecteur contre l’eau et la glace sur toute la surface du platelage, selon les directives de pose du fabricant. REMARQUE : LES BARDEAUX INSTALLÉS SELON LES PRÉSENTES DIRECTIVES SUR UNE PENTE DE 3:12 À 4:12 SERONT COUVERTS POUR TOUTE LA DURÉE DE LA GARANTIE. LES BARDEAUX INSTALLÉS SUR UNE PENTE DE 2:12 À 3:12 SERONT GARANTIS PENDANT 12 ANS.

ÉTAPE 5 : LARMIER LE LONG DES RIVES : Les larmiers métalliques doivent être installés par-dessus la sous-couche le long des rives latérales, en espaçant les clous d’environ 12 po.

ÉTAPE 6 : SOLINS : Des solins anticorrosifs doivent être utilisés pour prévenir l’infiltration d’eau à la jonction du toit et d’un mur, d’un autre pan de toit, d’une cheminée ou de tout autre objet pénétrant le toit. Les solins doivent respecter les exigences du code du bâtiment en vigueur ainsi que les bonnes pratiques en matière de couverture.

ÉTAPE 7 : NOUES MÉTALLIQUES OUVERTES : Il est recommandé d’installer des noues métalliques. (Des noues fermées sont également acceptables, mais non recommandées. Consultez la garantie limitée applicable aux bardeaux d’asphalte pour plus de détails.) Terminez l’installation de toutes les noues avant de poser les bardeaux. Centrez une bande de 36 po de protecteur contre l’eau et la glace sur la noue et clouez-en les bords suffisamment pour la maintenir en place. Centrez ensuite sur la noue une garniture de noue métallique pré-fi nie ou galvanisée de calibre 28 ou plus et d’au moins 24 po de large, et clouez-en les bords suffisamment pour la maintenir en place. Tracez une ligne au cordeau de chaque côté de la noue sur toute sa longueur. Les deux lignes doivent être espacées de 6 po au sommet, et cet espacement doit augmenter de 1/8 po par pied jusqu’à la base. Lors de la pose des bardeaux, ceux-ci devront chevaucher la garniture de noue. Taillez-les suivant la ligne au cordeau, puis retranchez un triangle de 2 po au coin, afin de diriger l’eau vers la noue. Scellez le bord de chaque bardeau donnant sur la noue avec une bande de 3 po de ciment asphaltique. Ne pas enfoncer de clous à bardeau à moins de 2 po de la ligne tirée au cordeau.

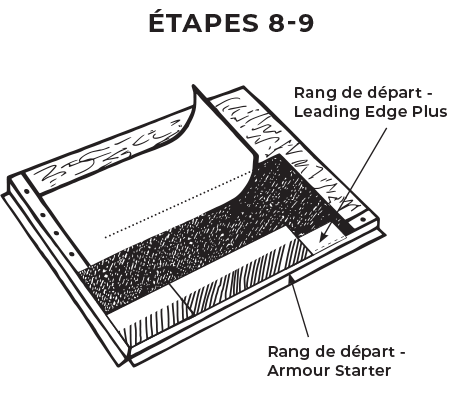

ÉTAPE 8 : RANG DE DÉPART: Les rangs de départ nécessitent l’utilisation des bardeaux Leading Edge Plus et des bardeaux Armour Starter. Utilisez des clous à toiture galvanisés (recouverts de zinc) de calibre 11 ou 12, avec une tête d’au moins 3/8 po de diamètre et assez longs pour traverser le contreplaqué ou s’enfoncer de 3/4 po dans les planches du support.

RANG DE DÉPART – LEADING EDGE PLUS : Retranchez environ 4 po d’un bardeau Leading Edge Plus et posez-le dans le coin inférieur gauche du toit, en débordant de 1/4 à 3/4 po à l’avant-toit et à la rive. Complétez le rang avec des bardeaux Leading Edge Plus complets, en débordant toujours de 1/4 à 3/4 po le long de l’avant-toit. Fixer chaque bardeau Leading Edge Plus au moyen de 4 clous enfoncés 1 po au-dessus de la bande d’adhésif; un clou à 1 po de chaque extrémité et les deux autres également répartis entre les deux premiers.

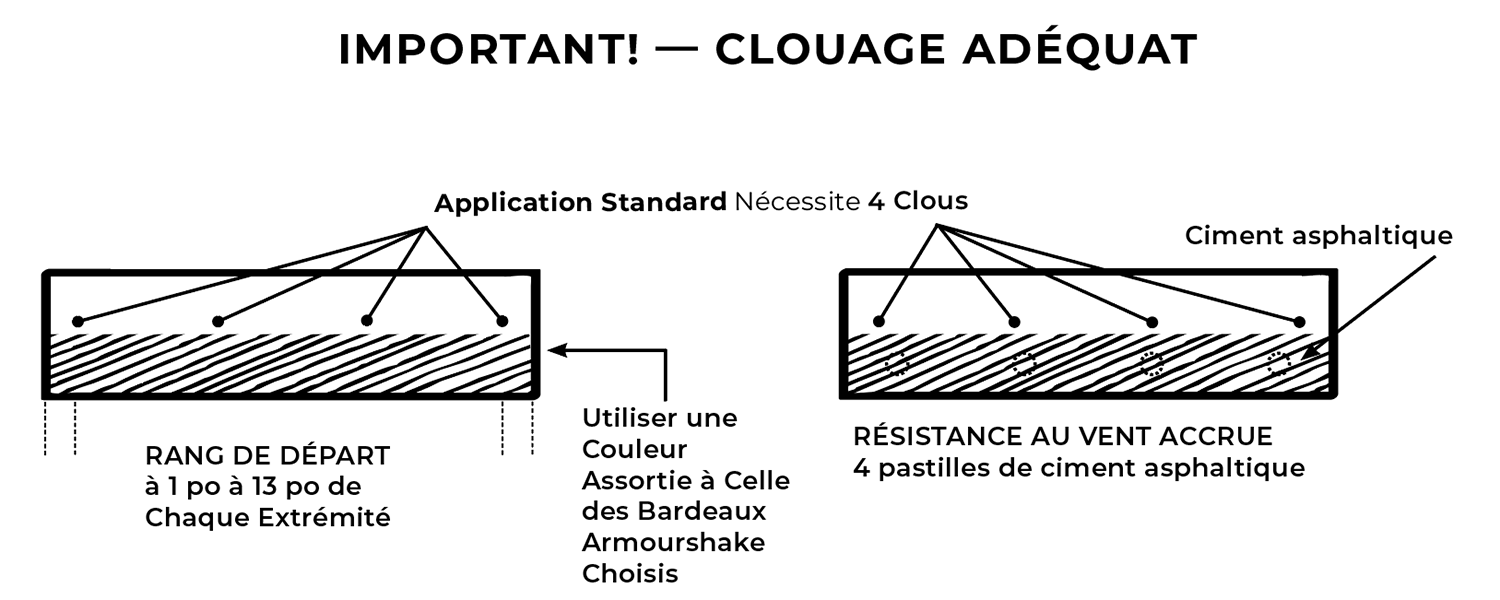

ÉTAPE 9 : RANG DE DÉPART – ARMOUR STARTER : Les bardeaux Armour Starter doivent être d’une couleur assortie aux bardeaux Armourshake choisis. Retranchez envrion 20 po d’un bardeau Armour Starter. Dans le coin inférieur gauche du toit, superposez parfaitement (rive latérale et avant-toit) ce bardeau Armour Starter au bardeau Leading Edge Plus déjà en place. Assurez-vous que la portion colorée est placée vers le bas de la pente. Complétez le rang avec des bardeaux Armour Starter complets, en ajustant toujours leur bord inférieur à celui des bardeaux Armour Starter posés le long de l’avant-toit. Fixez les bardeaux Armour Starter au platelage avec 4 clous placés juste au-dessus de la zone recouverte de granulat coloré; un clou à 1 po de chaque extrémité et les deux autres également répartis entre les deux premiers.

ÉTAPE 10 : BARDEAUX ARMOURSHAKE : Installez les bardeaux ArmourShake de IKO conformément aux directives imprimées sur l’emballage de chaque produit. Assurez-vous que la première bande de bardeaux est à égalité avec les bords de la bande de départ de bardeaux Armour Starter. L’adhésif au dos des bardeaux ArmourShake adhérera aux bardeaux de départ Armour Starter. Pour assurer une meilleure résistance au vent au bord de l’avant-toit, le bardeau de départ Armour Starter peut être collé manuellement au platelage au moyen de quatre pastilles de ciment asphaltique d’environ 1 po de diamètre, posées à distance égale le long du bord inférieur du bardeau.

ÉTAPE 11 : ARÊTES ET FAÎTES : IKO recommande les produits pré-coupés pour faîtes et arêtes ou les bardeaux préformés au profil accentué IKO UltraHP. Si vous utilisez les bardeaux pré-coupés pour faîtes et arêtes IKO Hip & Ridge, repliez chaque bardeau sur le faîte ou l’arête à couvrir, puis clouez-le selon les instructions sur l’emballage. La tête exposée des clous du dernier bardeau doit être recouverte de ciment asphaltique. Si vous utilisez les produits IKO UltraHP, suivez les instructions imprimées sur la boîte. Avant de les installer sur un toit par temps froid, entreposez les bardeaux pour faîtes et arêtes dans un endroit chauffé pour en faciliter le pliage.

Afin que la garantie limitée contre les grands vents soit applicable : Une bande de départ doit être installée le long de toutes les rives et de tous les avant-toits. De plus, les bardeaux de la bande de départ doivent être fixés à l’aide de clous supplémentaires comme spécifié, être posés dans des conditions favorables à leur adhésion ou être scellés manuellement lors de la pose. Au Canada, le scellement manuel et l’emploi de clous supplémentaires sont obligatoires. Dans l’état de la floride, le scellement manuel n’est pas exigé.

ÉLÉMENTS DE FIXATION : Utilisez des clous à couverture anticorrosifs de calibre 11 ou 12, d’au moins 1 po de long, avec une tête d’au moins 3/8 po. Sur un platelage de 3/4 po ou plus, les clous doivent pénétrer d’au moins 3/4 po. Sur un platelage plus mince, les clous doivent pénétrer d’au moins 1/8 po.


IKO® Armour StarterTM | Instrucciones de Colocación

Know someone who would be interested in this? Let us know and we'll send them details about this page.
Please complete all fields.

Thank you! We'll let them know where to find this page.

MENSAJE IMPORTANTE • ¡LÉALO! NOTA: los productos deberán instalarse correctamente. están diseñadas para utilizarse como tejas de inicio, y no deben utilizarse en ningún otro tipo de instalación. Nosotros no aceptamos ninguna responsabilidad por goteras o por defectos que resultan de una instalación defectuosa o debido a una preparación deficiente de la superficie que se va a recubrir, o el no proporcionar ventilación adecuada, según los estándares residenciales mínimos pertinentes. Revise todas las normas de construcción, estándares mínimas y los requisitos antes de instalar estas tejas. Tenga precaución cuando apile los paquetes en techos con pendiente.

PENDIENTE DEL TECHO: Nunca instale las tejas asfálticas en techos con pendiente menor que 2:12. Para pendientes de 2:12 a 4:12 (PENDIENTE BAJA), consulte los requisitos especiales de recubrimiento que se detallan a continuación.

PASO 1: PREPARE LA PLATAFORMA DEL TECHO: La plataforma debe estar lisa, firme, limpia, seca y clavada firmemente. La plataforma con paneles de madera debe ser de grado para uso exterior, conforme a los requisitos del código de construcción. Los paneles deben ser de madera contrachapada gruesa de 3/8″ como mínimo o de otro material grueso no laminado de 7/16″ como mínimo. No se recomienda la instalación de tejas asfálticas en madera dimensional (incluidas tablas superpuestas/plataformas de tablas), dado que posiblemente puede causar problemas de pandeo, que podrían no estar cubiertas por la Garantía Limitada aplicable de las tejas.

PASO 2: APLIQUE MOLDURA ANTIGOTEO EN LOS ALEROS:Aplique molduras antigoteo de metal directamente sobre la plataforma y los aleros, con un espacio de 12″ aproximadamente entre cada clavo.

PASO 3: PROTECCIÓN DEL ALERO: Aplique a protección del alero, como por ejemplo, el protector contra hielo y agua StormShield® de IKO, según los requisitos del código de construcción y las instrucciones del fabricante, de modo que sobresalga de los aleros entre 1/4” y 3/4” y se eleve con una altura sobre el techo de al menos 24” más allá de la proyección vertical de la superficie interior de la pared exterior. NOTA: IKO recomienda el uso de protección del alero en todas las circunstancias. Sin embargo, si el código o las normas locales no exigen el uso de protector contra hielo y agua, como alternativa, aplique primero una hilera de recubrimiento que sobresalga de los aleros entre 1/4” y 3/4”.

PASO 4: RECUBRIMIENTO: Aplique tanto un fieltro saturado de asfalto como una base sintética, como por ejemplo StormtiteTM de IKO, en las hileras horizontales arriba del techo con laterales de 2” y extremos de 4” Corte la lámina para que se ajuste a la hilera final en el pico. Se requiere una capa de recubrimiento sobre toda la plataforma para obtener la clasificación de resistencia a incendios Clase A de ASTM E108/UL 790 o que pueda requerir el código de construcción local.

PENDIENTE BAJA: Para techos con pendiente menor a 4:12 y hasta 2:12, aplique recubrimiento en hileras sucesivas, sobreponiendo de la lámina precedente en 19” con extremos de 4”. Como alternativa, aplique una capa única de protector contra hielo y agua sobre toda la plataforma conforme a las instrucciones del fabricante. NOTA: LAS TEJAS APLICADAS SEGÚN ESTAS INSTRUCCIONES EN LAS PENDIENTES 3:12 A 4:12 ESTARÁN GARANTIZADAS DURANTE TODO EL PERÍODO DE GARANTÍA. LAS TEJAS EN PENDIENTES MENORES DE 3:12 A 2:12 ESTARÁN GARANTIZADAS POR 12 AÑOS.

PASO 5: APLIQUE MOLDURA ANTIGOTEO EN LOS BORDES A DOS AGUAS: Coloque molduras antigoteo de metal en la parte superior del recubrimiento a lo largo de los bordes a dos aguas, con un espacio de 12″ aproximadamente entre cada clavo.

PASO 6: COLOQUE TAPAJUNTAS: Se debe utilizar tapajuntas resistente a la corrosión con el fin de impedir filtraciones donde el techo se une con una pared, otro techo, una chimenea u otros objetos que penetren el techo. El tapajuntas debe cumplir con los requisitos del código de construcción y las prácticas recomendadas de techado vigentes.

PASO 7: INSTALE VÉRTICES DE METAL ABIERTOS: Se recomienda utilizar vértices de metal. (También se aceptan los vértices de corte cerrado, pero no se recomiendan. Para obtener más detalles, consulte la Garantía Limitada aplicable de las tejas.) Termine el tapajuntas en vértice antes de aplicar las tejas. Centre una tira ancha de 36″ de protector contra hielo y agua en el vértice y luego ajuste los bordes con los clavos suficientes para mantenerla en su lugar. Centre un revestimiento de vértice de metal preacabado/galvanizado con un ancho de 24″ y calibre 28 como mínimo en el vértice, luego ajuste los bordes con los clavos suficientes para mantenerlo en su lugar. Trace dos líneas de tiza en la longitud total del vértice, alejadas 6″ en la parte superior y con un ancho en aumento de 1/8″ por pie hacia la parte inferior. Cuando se coloquen las tejas, apóyelas sobre el tapajuntas del vértice, recorte los extremos por la línea de tiza y corte un triángulo de 2″ desde la esquina para dirigir el agua hacia el vértice. Encastre el extremo del vértice de cada teja en una tira de cemento plástico asfáltico de 3″. No coloque clavos en las tejas a menos de 2″ desde la línea de tiza.

PASO 8: HILERA INICIAL: Las hileras iniciales requieren tejas Leading Edge Plus y Armour Starter. Utilice clavos galvanizados para techos (recubiertos con zinc), de calibre 11 o 12, con cabezas de al menos 3/8” de diámetro, lo suficientemente largos como para perforar madera contrachapada o tablas de 3/4”.

HILERA INICIAL- LEADING EDGE PLUS: Corte aproximadamente 4” de una teja Leading Edge Plus y colóquelo en la esquina inferior izquierda del techo de manera que sobresalga del alero y el borde a dos aguas entre 1/4” y 3/4”. Continúe con la longitud total de Leading Edge Plus en todo borde del alero de manera que sobresalga del alero entre 1/4” y 3/4”. Sujete Leading Edge Plus con 4 clavos de 1” sobre la tira selladora, a 1” de cada extremo y a mitad de camino entre dichos puntos.

PASO 9: HILERA DE INICIO – ARMOUR STARTER: El color de Armour Starter debe coincidir con el de las tejas Armourshake. Corte aproximadamente 20″ de una teja Armour Starter. En el borde inferior izquierdo, coloque la teja Armour Starter al ras de los bordes a dos aguas y de los extremos del alero de Leading Edge Plus con la porción de color en la parte inferior. Continúe con toda la longitud de Armour Starter en todo el alero al ras del borde del alero de las tejas Leading Edge Plus. Sujete Armour Starter a la plataforma del techo con cuatro clavos colocados justo por encima del área de los gránulos de color, aproximadamente a 1″ de cada extremo, y a mitad de camino entre dichos puntos.

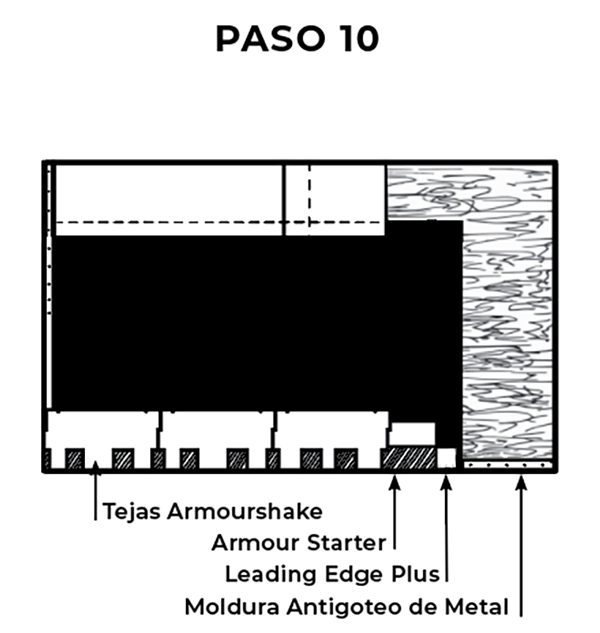

PASO 10: INSTALE LAS TEJAS ARMOURSHAKE: Coloque las tejas Armourshake de IKO según las instrucciones empresas en el envase del producto. Asegúrese de que la primera hilera de las tejas de campo esté al ras de los bordes de Armour Starter de IKO. El sellador en la parte posterior de las tejas Armourshake de IKO se adherirá a las tejas Armour Starter. Para mejorar la resistencia al viento en el borde del alero, Armour Starter puede sellarses manualmente a la plataforma con cuatro puntos de cemento plástico asfáltico de aproximadamente 1″ de diámetro y espaciado de manera uniforme a lo largo del borde inferior de la teja.
